引言
2022年9月5日12时52分,四川省甘孜州泸定县(29.59°N,102.08°E)发生MS6.8地震,震源深度约为16 km,距离泸定县城39 km,距康定市47 km。据地震精定位和震后科考工作,此次地震发生在鲜水河断裂东南段的磨西断裂上,位于鲜水河断裂、龙门山断裂和安宁河断裂的交会处,初步判定其性质以左旋走滑为主,这是继1786年四川康定73/4级大地震后在鲜水河断裂带东南段磨西断裂上时隔236年发生的最大的一次强震活动。鲜水河断裂带是位于青藏高原东缘的一条重要的大型左旋走滑断裂,也是巴颜喀拉地块与川滇菱形块体的边界断裂。
块体边界是地壳运动变形的强烈区域,往往与强震的孕育和发生密切相关。孕震过程中的地表变形与壳幔物质迁移会引起重力场的变化,根据震前的显著重力变化可以捕获某些地震前兆信息(陈运泰等,1980; 祝意青等,2009,2015; 申重阳等,2009; 胡敏章等,2021)。为解释地震前的重力时变信号,陈运泰等(1980)根据地表重复重力与水准测量资料的对比分析,提出了“地下物质迁移”假说(Chen et al,1979); Kuo等(1999)根据京津唐张地区积累的流动重力资料及研究时段内发生的多个4~5级地震与重力变化的关系,提出了联合膨胀模型(Kuo,Sun,1993)。
随着流动重力观测精度的提高和地震重力监测网络的不断优化,可以根据重点区域的重力场时空演化过程为强震风险源判定和中期地震前兆筛选提供重要线索,在年尺度的强震预测中发挥优势(陈石等,2015; 祝意青等,2018; 胡敏章等,2019)。2022年泸定MS6.8地震前,流动重力观测结果显示在震中附近存在显著的重力异常变化,中国地震局第二监测中心对泸定MS6.8地震进行了较好的中期预测,具体预测意见如下:①2021年度意见中国地震局第二监测中心.2021年度地震趋势研究报告.指出,四川道孚—云南昭通地区(29.6°N,102.0°E)7级左右。②2022年度意见中国地震局第二监测中心.2022年度地震趋势研究报告.指出,川滇交界东部(29.2°N,102.0°E)7级左右。2022年9月5日在预测区内发生了四川泸定MS6.8地震(29.59°N,102.08°E)。尤其是发震地点,2021、2022年度意见的震中位置与中国地震台网中心测定的实际震中距离分别为8 km和44 km,具有高度的一致性。泸定MS6.8地震亦位于中国地震局重力学科2022年度圈定的7.0级地震危险区内。上述结果再次表明区域重力场变化对未来强震震中位置的判定具有独到优势。因此,研究泸定MS6.8地震震前重力场的时空演化特征对于认识大震的发生规律、捕捉地震前兆信息具有重要的实际意义。
本文拟利用全球重力场模型grav.img.23.1(Sandwell et al,2014)和全球DEM模型topo_18.1.imghttp://topex.ucsd.edu.计算青藏高原东缘的布格重力异常,利用小波多尺度分解方法分析区域深部结构及孕震环境; 基于区域流动重力观测资料,分析地震前区域重力场时空演化特征,分析区域重力场变化与深部物质迁移和强震孕育发生的关系,以期为研究孕震过程重力变化机理提供参考。
1 区域构造背景
新生代以来印度板块与欧亚板块持续的碰撞和推挤作用,导致青藏高原周缘发育有大量延伸达数百公里乃至上千公里的大型走滑断裂带,这些走滑断裂带对青藏高原陆内变形起着重要的调节作用(Wang et al,2001; Tapponnier et al,2001)。鲜水河断裂带是青藏高原东缘一条重要的深大断裂,受印度—欧亚板块碰撞挤压影响,发生强烈的左旋走滑活动,区域内地质构造复杂、滑动速率大、强震活动频繁,是研究走滑断裂强震孕震机理的理想场所(闻学泽等,1989,2000; 徐锡伟等,2003; 易桂喜等,2005; 安艳芬,2010)。
鲜水河断裂带作为川滇菱形块体北东边界的一部分,具有强烈的地震活动性。该断裂带北起甘孜东谷,经炉霍、道孚、乾宁、康定延伸至泸定的磨西以南的部分,断裂带走向由NW-SE逐渐向S偏转,最后呈近SN走向,全长约400 km(李大虎等,2015)。已有研究表明,鲜水河断裂带存在显著的分段活动特征,以惠远寺拉分盆地为界可分为北西和南东两段:北西段结构比较单一,由炉霍断裂、道孚断裂和乾宁断裂呈左阶羽列而成,滑动速率约为10~15 mm/a(钱洪等,1988; 闻学泽等,1989; Allen et al,1991); 南东段结构比较复杂,主要由雅拉河断裂、色拉哈断裂、折多塘断裂和磨西断裂4条右阶雁列式分支断裂组成,相比北西段滑动速率明显减小,且不同段落平均滑动速率存在较大差异(安艳芬,2010)。

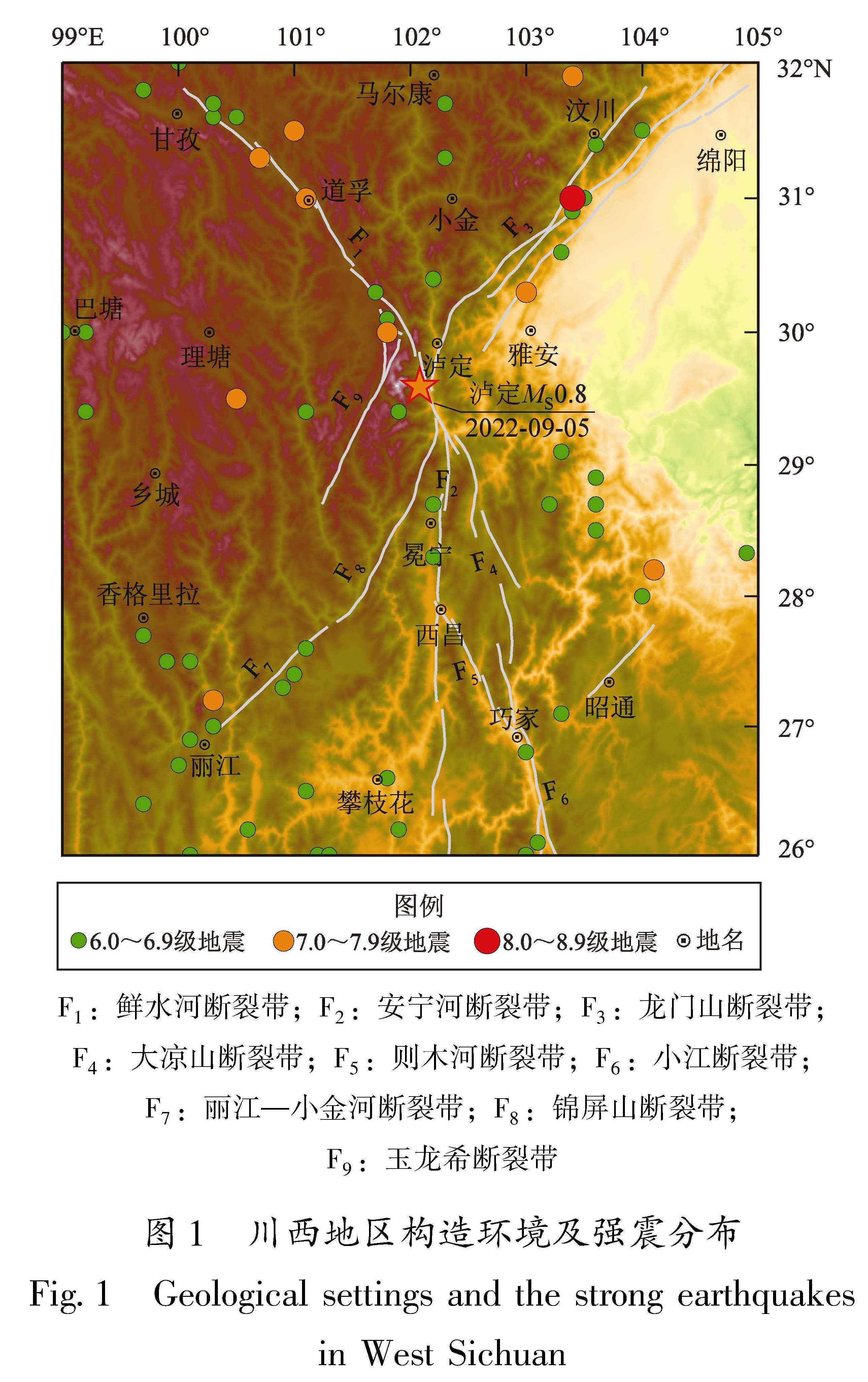

自1700年以来,鲜水河断裂带共发生8次7级以上强震,15次6.5级以上强震,最大为1786年康定73/4级地震,同样发生在磨西断裂。磨西断裂地处鲜水河断裂带的南端,属于“Y”字型断裂带的中心部位(图1),走向为NW到NNW,构造变形以脆性为主,兼有一定程度的韧性(赵德军等,2008); 其西侧是强烈隆升的贡嘎山,海拔为7 556 m,隆升速率达到6.1 mm/a,与周边地势表现出强烈的地貌反差,显示强烈的差异运动(谭锡斌等,2010)。
2 深部孕震背景
布格重力异常是地球内部不同深度物质密度扰动的综合反映,可以直观地反映地壳内部地质体的分布、介质变化等信息,包含了丰富的深部场源信息,是多种不同类型场源的叠加效应。因此,通过场源分离技术对布格重力异常信息进行分离,提取出与深部孕震有关的场源信息,对认识深部孕震机制和未来强震危险性的判定具有重要意义。
2.1 小波多尺度分解小波多尺度分解是近年来发展起来的一种位场分离技术,可以将重力信号分解到不同的尺度空间中,其本质是一种窗口可变的傅立叶变换,利用小波变换对重力异常信号进行提取,可以获得不同深度下的重力异常信号,尺度大小决定了重力信号所反映的地质体埋深。小波多尺度分解凭借其明显优势已经在重力场分离研究中得到了广泛应用(姜文亮等,2010; 陈兆辉等,2019)。
目前,基于Mallat(1989)提出的塔式算法是重力位场分离中最常用的算法,可以将重力异常信号分解为不同尺度的小波细节和小波逼近信号(刁博等,2007; 刘芳等,2017):
Δg(x,y)=Ai+Di+Di-1+…+ D1 (1)
式中:Ai为重力异常的i阶近似(i为不小于2的整数),即重力异常的低频信号,主要反映深部大尺度密度异常信息; Di(i=1,2,…,i)为经i次分解后得到的各阶小波细节,即重力异常的高频信号,主要反映地壳浅部密度异常信息。

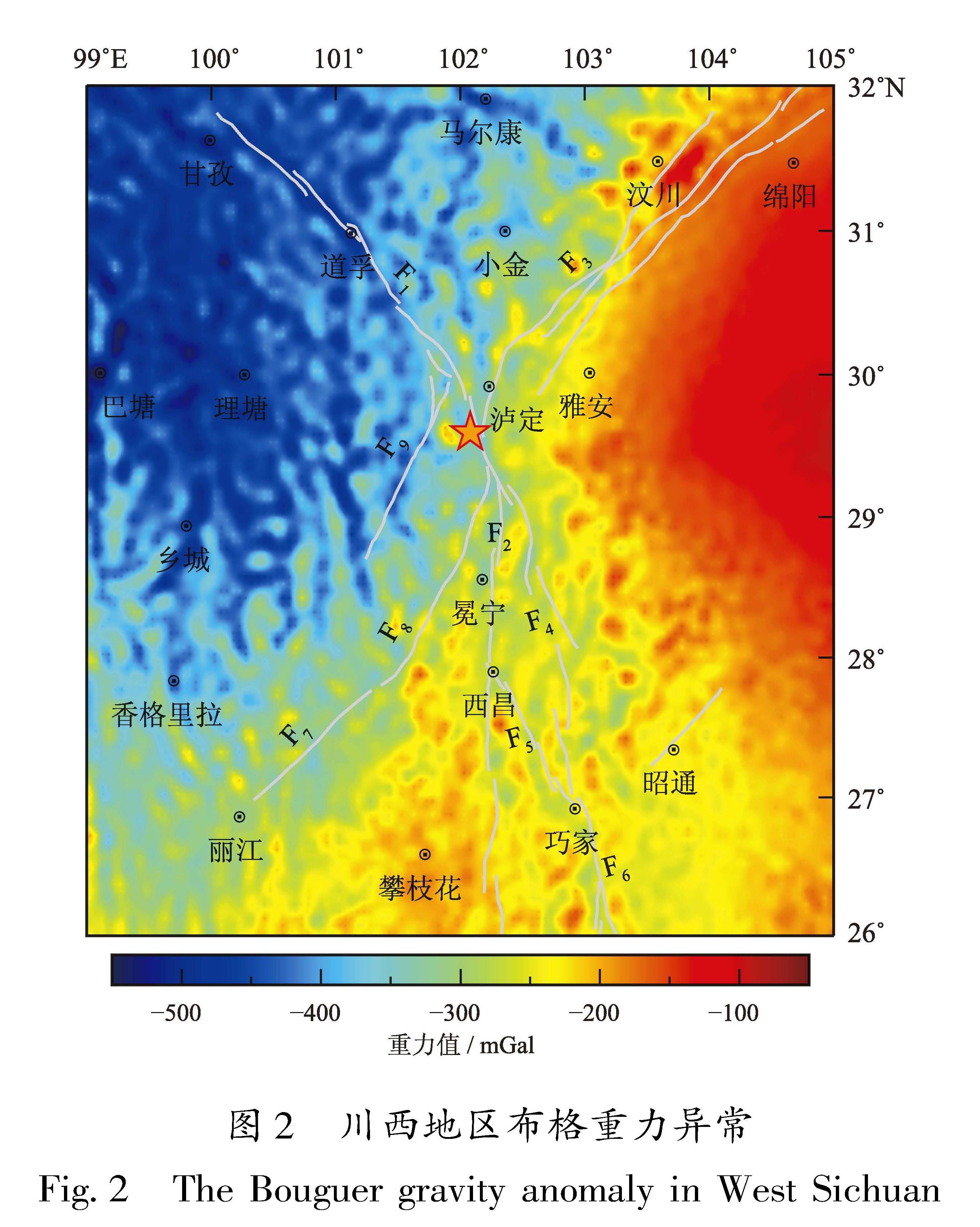

2.2 区域布格重力异常特征本文利用全球重力场模型grav.img.23.1(Sandwell et al,2014)和全球DEM模型topo_18.1.imghttp://topex.ucsd.edu.,在自由空气重力异常基础上进行布格改正、曲率改正、地形改正,计算得到川西地区2'×2'的布格重力异常(图2)。
由图2可见,区域布格重力异常整体呈负异常现象,重力值为-550~-50 mGal; 区域重力异常表现为自西北向东南逐渐增大的趋势,且具有明显的分区特征,在川西高原与四川盆地交会区的龙门山断裂带形成一条明显的重力异常梯度带,该梯度带自三岔口向南到石棉,转向西南沿着锦屏山断裂、丽江—小金河断裂经木里到丽江,整条梯度带将整个区域划分为西北和东南2个部分。西北部的川西高原为重力低值区,反映了青藏高原地块的强烈隆升和莫霍面的明显下沉; 东南部的四川盆地为重力高值区,反映了四川盆地与相邻的青藏高原块体的地壳结构与密度分布存在明显差异。川滇地区是青藏高原中下地壳软弱物质向东南运移、转换的主要地区(Clark,Royden,2000; Wang et al,2001; Royden et al,2008),青藏高原中下地壳物质东向运移过程中受四川盆地阻挡,地壳发生挤压增厚,导致龙门山断裂带附近出现显著的莫霍面陡变现象,东部的四川盆地莫霍面深度在36~40 km,西部的川西高原莫霍面最深达70 km,龙门山断裂带两侧的莫霍面深度差异最大可达30 km(滕吉文,曾融生,2002; Shin et al,2007)。南部的川滇交界地区重力异常值介于两者之间,沿锦屏山断裂和丽江—小金河断裂的重力异常梯度带也相对较缓,这可能是由于受四川盆地阻挡影响,青藏高原中下地壳物质东向运移过程中转向东南进入川滇地块,该区中下地壳分布着大范围的低速、低阻、高导的软弱物质(Bai et al,2010; Bao et al,2015; Yang et al,2020),中下地壳物质流转向以后向南扩展的阻力减小,地壳增厚速率相比青藏高原地块明显减缓,且由北向南增厚速率逐渐减弱,导致川滇块体莫霍面深度由西北向东南逐渐变浅。
2.3 布格重力异常小波多尺度分解布格重力异常包含地表到深部所有密度异常体的重力信号,为分析不同深度场源的重力异常信息,本文选用双正交小波基函数bior3.5对布格重力异常信号进行小波4阶分解,并以1~4阶小波细节相加作为小波多尺度分解后的局部重力异常场,分别绘制布格重力异常的小波分解2~4阶小波细节图和局部重力异常图(图3)。1阶小波细节主要反映地表沉积层物质的重力效应,其图像无明显规律,故在此不做讨论。
图3a为2阶小波细节图,主要呈现正负异常交替的条带状分布特征,反映了上地壳物质密度分布不均匀的重力效应。正负相间的重力异常梯度带主要分布在龙门山断裂带、鲜水河断裂带、大凉山断裂带以及川滇菱形块体内部等构造运动剧烈的区域,显示了区域上地壳密度横向不均匀特征; 沿安宁河断裂带呈现较大的正重力异常,可能是由于该断裂切穿莫霍面,存在地幔高密度物质上涌现象; 相比之下,东部的四川盆地内部重力异常变化整体较平缓,反映出盆地内部上地壳结构比较稳定。泸定MS6.8地震震中附近的三岔口—石棉一带重力异常值接近零,并且周边被几个高密度体包围,导致该地区容易形成应力积累,且最易发生破裂。
图3b为3阶小波细节图,主要反映了中下地壳物质密度分布不均匀的重力效应。与2阶小波细节图相比,其重力异常图像更加清晰、规律。研究区大部分呈正重力异常,反映了青藏高原中下地壳物质向东南运移过程中,其运动速度不断减小导致中下地壳物质逐渐积累,沿安宁河断裂带较大的正重力异常可能是地幔高密度物质上涌所致(Xu et al,2004); 而九龙、石棉以及香格里拉、木里一带的负重力异常可能是由于该地区中下地壳物质存在部分熔融有关; 四川盆地内部重力异常整体比较平缓,显示了刚性块体的稳定特征。
图3c为4阶小波细节图,主要反映了下地壳底部到上地幔顶部的物质密度分布不均匀的重力效应。重力异常图像整体较简单,局部重力异常消失,表现为大尺度的低频重力异常。四川盆地内部以及川滇交界西部的木里、攀枝花一带呈正重力异常,而川滇交界东部以及藏东的理塘、康定一带则表现为显著的负重力异常,沿着安宁河断裂带形成重力异常梯度带,并且在磨西—石棉—冕宁一带形成明显的重力异常四象限分布特征,泸定MS6.8地震就发生在该四象限中心附近。

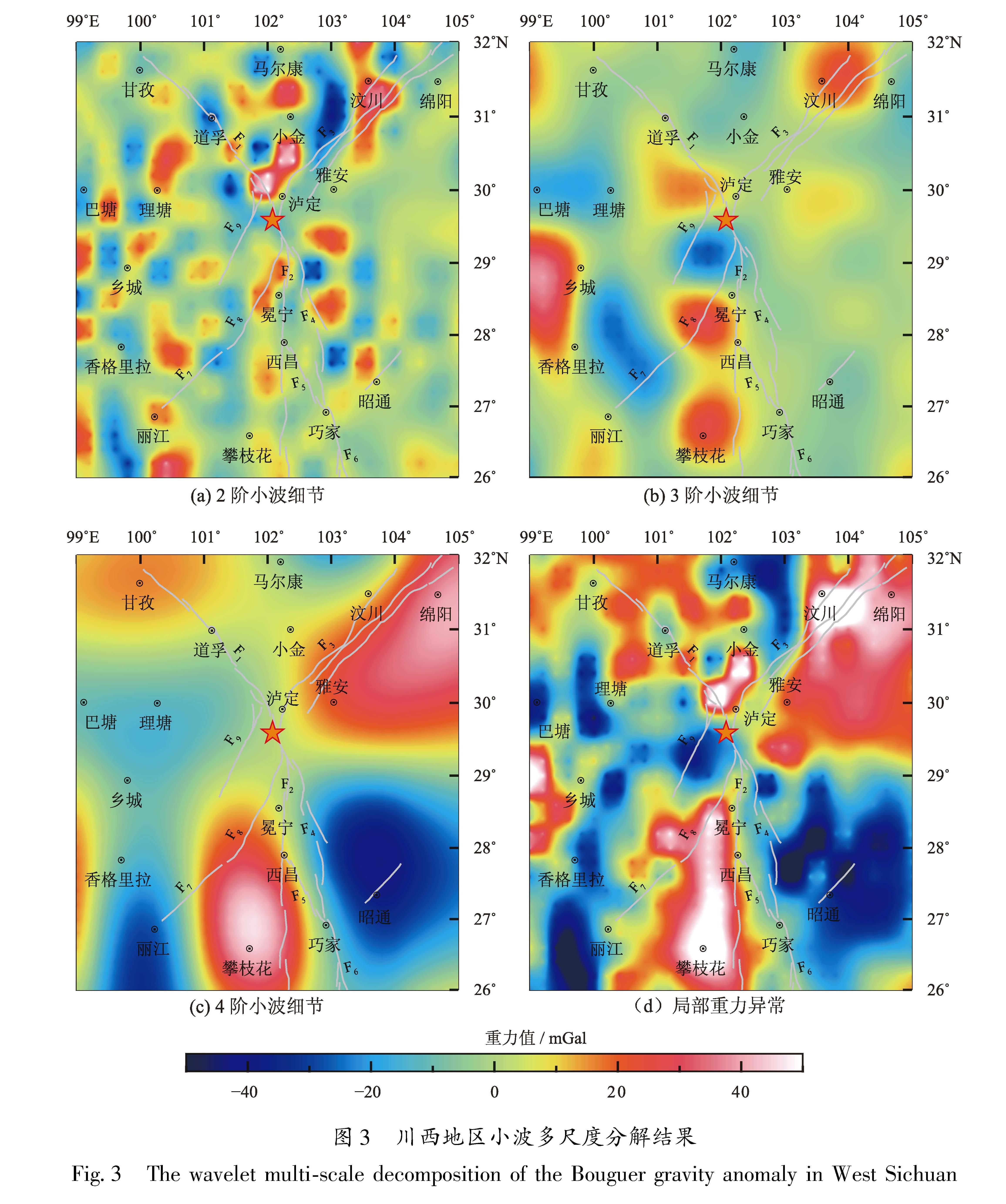

图3 川西地区小波多尺度分解结果
Fig.3 The wavelet multi-scale decomposition of the Bouguer gravity anomaly in West Sichuan图3d为局部重力异常图,主要反映了研究区地壳物质密度分布不均匀引起的重力效应。在川滇交界西部正负异常交替分布现象明显,反映了地壳物质的横向不均匀特征; 相比之下,四川盆地整体表现为正重力异常,反映了四川盆地地壳整体密度较高; 另外,研究区内存在一条明显的NW-SE向的负重力异常条带,它与四川盆地以及木里、攀枝花一带的正重力异常一道形成了明显的四象限分布特征,四象限中心在石棉、冕宁一带,反映了该地区是地壳密度结构强烈变化区域,容易导致应力积累,泸定MS6.8地震就发生在该四象限中心北侧的磨西镇。
3 震前重力变化
4 重力变化与泸定地震
4.1 布格重力异常与强震孕震背景川滇地区地处青藏高原东南缘,受印度—欧亚板块碰撞影响,区内构造活动强烈,被认为是青藏高原物质东流的重要通道。青藏高原物质向东迁移过程中遇到龙门山断裂阻挡,青藏高原东缘地壳挤压变形、增厚,导致高原东缘莫霍面不断加深,与相邻的四川盆地刚性地块的莫霍面深度形成显著差异,从而沿龙门山断裂带形成布格重力异常陡变带,区域布格重力异常图清晰地反映了不同构造单元的地壳结构与密度差异。
四川盆地在各个深度上都展现出其刚性块体的稳定性,并且在中下地壳表现出明显的高密度特征。而川滇菱形块体内部密度分布不均匀,在川滇交界西部及川西高原呈现明显的低密度特征,可能是高原中下地壳物质转向南运移过程中,遇到软的中下地壳物质逐渐沉积下来导致地壳增厚; 而木里、西昌、攀枝花一带呈现明显的高密度特征,这可能是由安宁河断裂带地幔高密度物质上涌(滕吉文,魏斯禹,1987; Ganino et al,2013)以及攀枝花地区莫霍面上隆所致(Chen et al,2015; 徐涛等,2015)。泸定MS6.8地震震中附近的三岔口—石棉一带重力异常值接近零(图3c),处于中下地壳密度异常高梯度带的零值线附近和四象限分布的中心,容易形成应力积累,具备发生强震的深部场源特征。
研究区整体上地壳密度展现出明显的横向不均匀性(图3a),受区内主要的活动断裂带控制,在高原持续向东逆冲挤压的构造背景下,受多条断裂的逆冲走滑运动影响,形成了高、低密度体相间分布的格局。泸定MS6.8地震震源区附近的三岔口—石棉一带重力异常值接近零,其周边被几个高密度的坚硬地质体包围,使得三岔口地区成为该地区最易发生脆性破裂的区域,震源区也具备发生强震的孕震背景。
4.2 泸定MS6.8地震前重力变化机理1966年邢台7.2级地震以后,我国开始在一些活动地区开展流动重力测量工作以及重力场变化与地震关系的研究。陈运泰等(1980)根据1975年海城7.3级地震和1976年唐山7.6级地震的区域重力场变化结果,发现地表高程变化无法解释震前的重力变化情况,并提出了“地下物质迁移”的理论,认为可能是深部质量迁移主导了震前的重力变化(Chen et al,1979)。
从重力场的时空动态演化来看,泸定MS6.8地震前的重力场变化表现为区域性重力异常—反向变化、四象限分布特征性异常—局部变化变缓的亚失稳状态的系统演化过程。2017年9月—2019年9月的2年尺度重力变化(图5b-1)显示震中处于重力变化高梯度带的零值线上,而且三岔口南北两侧均显示出区域性的负重力变化; 2019年9月—2021年9月的2年尺度重力变化图(图5b-2)显示重力变化发生反向,但雅安一带的负重力变化仍然持续,因此在三岔口地区形成显著的重力变化四象限分布特征; 2021年9月—2022年9月的震前1年尺度重力变化图(图5a-3)显示三岔口北部的小金一带的正重力变化有所减弱,但是南部的九龙、冕宁一带的正重力变化持续增强,该地区的正重力变化异常可能直接或间接导致了此次地震的发生。依据Kuo等(1999)提出的解释地震重力变化机理的联合膨胀模型(Kuo,Sun,1993)以及震质源和震质中模型(Kuo,Sun,1993; 郑金涵等,2003; 陈石等,2015),本文认为,引起三岔口南侧的九龙、冕宁一带强烈正重力变化的深部场源可能是此次泸定MS6.8地震的孕震体,其质量变化中心即为震质源,它在地面的投影即为震质中,距离震中约100 km。参照膨胀扩容模型,震前的区域重力场时空演化显示:
(1)自2017年开始(图5b-1),孕震体下地壳介质在高压状态下发生膨胀,孕震体体积增大,导致地表重力减小。
(2)2019—2021年(图5b-2),随着压力持续增大,孕震体产生微破裂,深部高密度流体持续侵入,导致地表重力增大; 孕震体相对的小金、汶川、马尔康一带也呈显著的正重力变化,震中则处于2个正重力变化区域相交的位置,类似于跷跷板的“支点”位置,局部应力持续积累。
(3)2021—2022年(图5a-3),随着高密度流体的持续侵入,孕震体膨胀形成的孔隙已基本被深部高密度流体填满,深部流体迁移速度明显减弱; 受2022年6月10日马尔康MS6.0地震影响,汶川、马尔康一带应力得到释放,随着压力变化,原来深部的受压流体向周边迁移,导致地表重力变化减小; 震中附近的三岔口地区重力变化相对较缓,意味着震区地壳介质可能进入亚稳态阶段,震中周边已经积累了巨大的应力,发震紧迫性增强。
5 结论
本文从区域布格重力异常空间分布特征的角度,通过小波多尺度分解的方法对布格重力异常信息进行分离,提取出与深部孕震有关的场源信息; 从区域重力场动态演化的角度,分析研究了泸定MS6.8地震前区域重力场动态变化特征与规律,主要得到以下结论:
(1)布格重力异常可为研究深部地壳结构性质提供重要的物理场信息。对川西地区布格重力异常的多尺度分析结果表明,泸定MS6.8地震发生在4阶小波细节的重力异常四象限分布中心附近,小波分解后的重力场图像能清晰地反映出地震前震中地区深部物质密度变化引起的重力异常。
(2)根据流动重力观测资料显示,泸定MS6.8 地震前出现了较好的中期前兆性变化图像,即测区内既出现了自西向东由正向负的趋势性变化,又在震源区附近产生了一正一负2个局部重力变化异常区,并沿鲜水河断裂带及玉龙希断裂形成了重力变化高梯度带,泸定地震发生在重力变化高梯度带弯曲的拐弯处附近,临震前重力场出现了反向变化,并在震中附近出现重力异常四象限变化特征,地震发生在反向变化过程中。.
(3)依据震质源和震质中模型,九龙、冕宁、西昌一带强烈的局部正重力变化可能是此次泸定MS6.8地震的主导因素,相应的深部场源可能是主导此次地震的孕震体,其质量变化中心即为震质源,它在地面的投影即为震质中。
(4)使用流动重力资料对泸定MS6.8强震震中地点的准确判定,进一步证实区域重力场观测对未来强震震中位置的判定具有独到的优势。重力变化四象限中心及与鲜水河断裂构造走向基本一致的重力变化高梯度带拐弯部位是判定泸定地震发震地点的主要依据。
3.1 地震流动重力监测概况川滇地区地处青藏高原东南部,受青藏高原物质向东南运移影响,区内构造变形与地震活动强烈,一直是国内外学者重点关注的地区之一。为监测该地区地壳运动以及发现可能的地震前兆,自20世纪80 年代起,四川省地震局和云南省地震局分别在该地区建立川西和滇西地区地震重力监测网; 2008年汶川8.0级地震以后,中国地震局对川滇地区重力监测网进行了多次优化改造,形成了现今川滇地区整体重力监测网络(图4)。测网覆盖了龙门山断裂带、鲜水河断裂带、安宁河断裂带、小江断裂带、大凉山断裂带、金沙江断裂带、丽江—小金河断裂等川滇地区主要的活动断裂带,测点的空间分辨率大约为35 km×35 km,具备监测监视区内MS≥5.0地震的能力(祝意青等,2014,2015)。测网每年开展2期观测,可以获取高精度、高密度的重力场时空变化信息,为研究重力变化与地壳运动及强震活动的关系提供重要的基础数据。

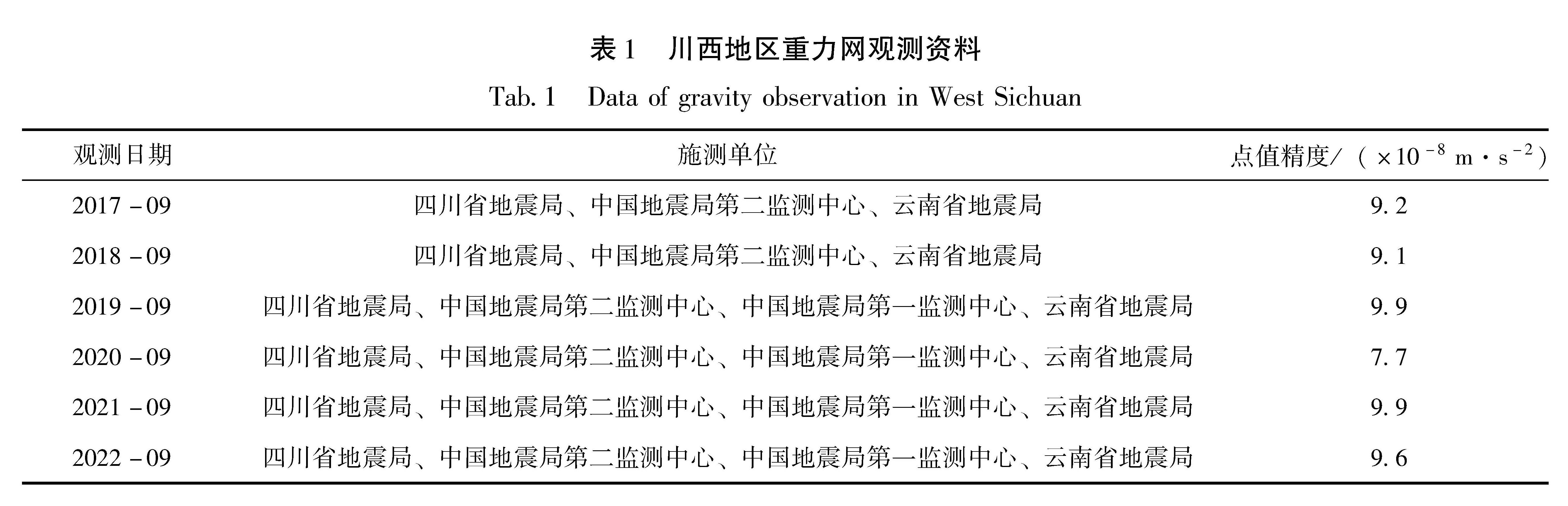

2022年9月5日泸定MS6.8 地震发生在川滇地区地震重力监测网区域内,该监测网由12个绝对重力观测点和306个相对重力联测点组成(图4),绝对重力观测点分布均匀且覆盖整个重力监测网络,可以为研究区域的重力网平差提供可靠的基准控制(邢乐林等,2016)。绝对重力测量主要由湖北省地震局和中国地震局第二监测中心分别采用FG5型高精度绝对重力仪和A10型便携式绝对重力仪观测完成; 相对重力联测由中国地震局第二监测中心、四川省地震局、中国地震局第一监测中心和云南省地震局采用Burris、LCR-G和CG-5型相对重力仪完成。每期观测资料均采用经典平差方法进行整体平差,以绝对重力观测点作为重力网平差的起算基准,计算测网内每个测点的重力值,再利用多期资料的平差结果进行差分获得不同时空尺度的重力场变化特征。每期观测资料的数据解算情况见表1,自2017年以来每期资料测点重力值的平均精度均优于10×10-8 m/s2,显示各期流动重力资料质量可靠,数据处理精度较高。
3.2 震前重力场变化特征流动重力观测资料可以反映地震孕震过程中的重力异常变化,受地面重力测点分辨率的影响,对于6级以上的强震反映效果更好。祝意青(2018)总结了重力变化异常与地震活动的关系,其中6级地震对应的重力变化异常时间为1~3年,异常量级大于80×10-8 m/s2。因此,本文主要分析2017 年以来川西地区的重力场变化。为消除季节性效应的影响,以每年9月的观测资料作为研究对象,并分别绘制泸定MS6.8地震前区域重力场年尺度变化图像与累积重力变化图像(图5),分析地震前重力场时空动态演化特征及规律。
图5 川西地区年尺度重力场变化(a)和累积重力变化(b)
Fig.5 The annual variation of the gravity field(a)and the cumulative variationof the gravity(b)in West Sichuan3.2.1 年尺度重力变化基于2019年以来川西地区每年8—9月的重力资料,分析1年尺度的区域重力场动态变化图像(图5a)可以发现:
(1)2019年9月—2020年9月(图5a-1),整个测区重力变化在(-50~90)×10-8 m/s2,重力变化总体趋势呈现自西向东由负向正的变化趋势,重力变化等值线走向总体与鲜水河断裂带及玉龙希断裂走向基本一致,表现出强烈的构造活动。以道孚—康定—九龙为界,将测区分为东西两部分。西部表现为川西高原地区重力负值的平缓变化,东部沿小金、泸定、石棉、冕宁一带表现为显著的正重力变化,重力变化等值线畸变、弯曲、交会于鲜水河断裂带的康定、泸定、磨西附近,泸定MS6.8地震发生在重力变化高梯度带弯曲的拐弯处附近。
(2)2020年9月—2021年9月(图5a-2),整个测区重力变化在(-50~60)×10-8 m/s2,重力变化由上一期的自西向东由负向正的趋势性变化转为自西向东由正向负的趋势性变化,出现了明显的反向变化现象。以小金—康定—九龙—丽江为界,测区西部表现为显著重力正值变化,东部表现为重力负值变化,重力变化在小金—康定一带形成高梯度带,并在康定、泸定附近出现等值线密集、畸变、弯曲,泸定MS6.8地震发生在重力变化高梯度带弯曲的拐弯处附近。
(3)2021年9月—2022年9月(图5a-3),整个测区重力变化在(-60~60)×10-8 m/s2,重力变化由上一期的自西向东逐渐减小的趋势性变化转为自西向东逐渐增加的趋势性变化,出现了一定的反向变化现象。自甘孜至康定到汶川沿鲜水河、龙门山断裂带形成大尺度的重力变化梯度度带,并在康定、泸定附近等值线弯曲,雅安至石棉到巧家及其附近地区出现较大范围的重力正值变化异常区,泸定MS6.8地震发生在重力变化梯度带弯曲的拐弯处、重力变化零值线附近。
3.2.2 累积重力变化根据2017年以来的流动重力资料,分析2~3年尺度累积重力变化图像(图5b)可以看出:
(1)2017年9月—2019年9月(图5b-1),整个测区重力变化在(-70~70)×10-8 m/s2,重力变化总体趋势呈现自西向东由正向负的变化趋势,重力变化非常剧烈,重力变化等值线走向总体与鲜水河断裂带及玉龙希断裂走向基本一致,表现出强烈的构造活动。沿道孚、康定、泸定、九龙一带形成明显的重力变化高梯度带,重力变化等值线畸变、弯曲、交会于鲜水河断裂带的泸定、磨西一带的三岔口附近,泸定MS6.8地震发生在重力变化高梯度带弯曲的拐弯处附近。
(2)2019年9月—2021年9月(图5b-2),整个测区重力变化在(-60~70)×10-8 m/s2,重力变化由上一期的自西向东由正向负的趋势性变化转为自西向东由负向正的趋势性变化,出现了明显的反向变化现象,震中南侧的九龙、冕宁一带和震中北侧的小金一带均出现最大达70×10-8 m/s2的局部正重力变化异常区,并且在汶川、雅安、以及泸定、康定一带沿龙门山和鲜水河断裂带形成重力变化高梯度带,以磨西、石棉一带为中心形成重力变化四象限分布特征,泸定MS6.8地震发生在重力变化高梯度带的拐弯部位、重力变化四象限分布的中心附近。
(3)2019年9月—2022年9月(图5b-3),3年尺度的重力累积变化非常显著,整个测区重力变化在(-50~100)×10-8 m/s2,与2年尺度的重力累积变化形态基本相似,相比之下,三岔口北侧的小金一带的重力正值变化减弱,而九龙、冕宁一带的局部重力正值变化增强,显示应力积累区域有向南迁移趋势; 2个局部正重力变化区域周边出现重力变化高梯度带,并且以泸定为中心形成重力变化四象限分布特征,泸定MS6.8地震发生在重力变化四象限分布的中心、重力变化零值线附近。这与已有研究关于强震中期危险区位置与重力异常区关系的认识基本一致(祝意青等,2017,2018),即强震一般发生在重力变化的四象限中心地带或正、负异常区过渡的高梯度带上。
重力场动态变化表明,泸定MS6.8震中位于重力差异运动剧烈的四象限中心及与鲜水河断裂带走向基本一致的重力变化高梯度带拐弯附近,较好地反映了强震中期危险地点与区域重力场变化的四象限分布特征及高梯度拐弯部位有关。重力变化四象限中心及与鲜水河断裂带构造走向基本一致的重力变化高梯度带拐弯部位是判定泸定地震发震地点的主要依据。
