第一作者简介:江 颖(1986-),副研究员,主要从事重力数据分析及应用研究.E-mail:jiangyingchen@126.com.
(1.中国地震局地震研究所,湖北 武汉 430071; 2.武汉引力与固体潮国家野外观测研究站,湖北 武汉 430071)
(1.Institute of Seismology,China Earthquake Administration,Wuhan 430071,Hubei,China)(2.Wuhan Gravitation and Solid Earth Tides,National Observation and Research Station,Wuhan 430071,Hubei,China)
background noise in seismic sub-frequency band; background noise in tidal band; tidal waves; the Eterna harmonic analysis; the Venedikov harmonic analysis
DOI: 10.20015/j.cnki.ISSN1000-0666.2025.0068
备注
第一作者简介:江 颖(1986-),副研究员,主要从事重力数据分析及应用研究.E-mail:jiangyingchen@126.com.
引言
重力仪是可以测量地球重力场变化的精密仪器,能够检测到非常微小的重力变化,具有高灵敏度、较宽的动态范围、较好的稳定性和可靠性(孙和平,2011),这使得重力仪能够捕捉到长周期信号中的细微变化趋势。重力仪在长周期信号观测方面的优势使其成为研究地球潮汐、地壳运动、极移等地球物理现象的重要工具(许厚泽,2002)。重力仪观测到的重力数据质量可能受地球重力场变化、海洋潮汐、仪器精度、仪器漂移等因素影响(祝意青等,2020)。背景噪声水平是评价观测数据质量和台站观测环境优劣的关键指标,为台站选址、仪器校正以及观测数据用于地球动力学研究的潜力评估提供必要的前提和依据(张苗苗,2017)。为了更好地理解地球内部结构和动力学过程,以及全面评估仪器性能,评估亚地震频段和潮汐频段的背景噪声水平就显得尤为重要。
不同学者开展了重力背景噪声相关研究,如Rosat等(2005)利用超导重力仪的2年观测数据进行分析评估,认为超导重力站属于低噪声水平台站,有利于探测低频信号; 江颖等(2016)通过对中国大陆的超导重力仪台站和弹簧重力仪台站背景噪声水平的评估,揭示了不同台站之间的噪声水平差异; 孙和平等(2017)对比分析了重力潮汐观测资料及最新的全球海潮模型,发现台站周围环境因素对背景噪声水平有显著影响; 张苗苗等(2015)评估了超导重力仪在亚地震频段的背景噪声水平,发现该频段的噪声水平评估方法与地震频段相似,且超导重力仪在这一频段的噪声水平较低,适合用来研究长周期地震和亚地震频段的信号; 李响等(2024)研究了地震频段弹簧重力仪的背景噪声水平,发现不同台站的背景噪声水平差异较大,不同仪器的背景噪声水平也不相同。
目前,国家重力台网共有80台弹簧重力仪,数量较多,分布较广,便利完整的数据可以支撑进一步的对比分析研究。鉴于此,本文选择蓟县地震台同址观测的3种弹簧重力仪的连续观测数据,研究弹簧重力仪在亚地震频段和潮汐频段的背景噪声水平,并和国际同行的结果进行对比,给出不同弹簧重力仪在不同频段的背景噪声结果。
1 数据处理方法
1.1 亚地震频段亚地震频段通常指的是1~6 h周期的振动信号,通过计算不同仪器的亚地震频段背景噪声水平,计算结果可以作为比较不同仪器性能的依据(邢乐林等,2010)。为了消除仪器漂移和残余潮汐信号的影响,更清晰地识别和分析重力数据中的信号、更准确地研究地球的自由振荡和其他相关现象。
在过去的研究中,使用超导重力仪进行观测的台站噪声水平可能非常低,大约为0.07 μGal。在这种情况下,如果采样间隔为1 min,并且希望探测到1 nGal的信号,那么至少需要2 000个采样点,数据长度至少为14 d。因此,选择连续15 d的最平稳时期进行亚地震频段的观测,可以确保信号的检测和分析具有高准确性和可靠性。这个时间窗口足够长,可以提供足够的数据点,从而确保信号检测不受随机噪声影响,也能够满足频谱分析需求。
本文采用与超导重力仪数据处理一致的方法,计算弹簧重力仪的亚地震频段的背景噪声水平,具体步骤如下:①选取重力台网以天为单位的重力和气压数据,不做任何处理,数据采样率为分钟采样。②扣除固体潮影响。③修正气压数据中的间断、阶跃和尖峰等问题,并进行气压改正(大气导纳值为-0.3 Gal/mbar)。④对数据使用高通滤波器滤波,截止频率设定为8 h。⑤经过上述处理后,计算每一天的重力残差,并滚动计算连续15 d的RMS值,滑动窗口为一天。⑥将RMS值由小到大排序,选取15 d的RMS值最小且连续的原始重力数据,进行傅立叶变换,得到这15 d的平均振幅谱,计算其平均功率谱密度(PSD)。⑦计算SSNM值。
1.2 潮汐频段潮汐频段的范围是信号周期大于6 h。通过对台站相对重力仪连续一年的观测数据进行分析,计算潮汐频段内的背景噪声水平,并且与其它重力仪的背景噪声水平进行比较,发现潮汐改正和气压改正可以显著改善噪声水平(韩宇飞等,2015)。在评估潮汐频段的背景噪声水平时,首先选取台网以天为单位的原始观测数据,数据采样率为分钟。修正重力和气压数据中的间断、突跳和阶跃等问题,将1 min采样率降为1 h采样率,利用Eterna或Venedikov方法进行调和分析(Wenzel,1996; Venedikov et al,2003)。在Eterna方法的应用中,采用Tamura引潮位展开表,并采用高通滤波消除仪器漂移,当只考虑气压和极潮对台站的影响时,可以将某一特定时刻t的观测值y(t)表示为(Tamura,1987):
式中:M代表波群的总数; 对于第m个波群中的第n个潮波分量,Amn、ωmn和φmn分别代表理论振幅、角频率和初始相位; δm和Δφm是第m个波群中的振幅因子和相位滞后,需要通过计算得到; Dr(t)表示仪器的零点漂移; P(t)和Pole(t)分别是气压和极潮的观测值; ak和b是气压和极潮的回归系数; ε(t)代表观测误差。
Venedikov等(2003)提出了一种潮汐分析方法,该方法利用48阶奇偶滤波器计算潮汐的周日、半日和1/3日波分量,这些分量被用来估计潮汐参数。目前,国家重力台网中心运用这种方法,结合Nakai检验方法和数字滤波技术来评估连续重力观测资料。Venedikov等(2003)引入Tamura的1 200个分波潮波表,并将气压等辅助观测序列、分段多项式方法纳入潮汐分析数学模型,增强了程序分析潮汐观测数据的能力(Venedikov et al,2003)。在Venedikov方法的应用中,可以将固体潮某特定时刻t观测值y1(t)表示为:
式中:N为波群总数; hj是第j个潮波的观测振幅; ωj是第j个潮波的角频率; 当t=0时,φj为该时刻的初相位; Pk(t)是逼近零点漂移所选择的时间t的k阶多项式; ε(t)是观测误差。
2 亚地震频段和潮汐频段噪声水平分析
2.1 15 d重力数据的功率谱密度在对连续15 d观测数据的分析中,重点是验证数据的完整性、干扰因素以及异常值是否存在。在进行噪声水平分析之前,没有对原始数据进行任何预处理。随机选取蓟县地震台gPhone、DZW和GS-15型重力仪连续15 d的原始重力观测数据,对其使用1.1节中数据处理方法进行处理,以此评估不同型号重力仪在亚地震频段对环境噪声的响应差异。图1分别给出了gPhone、DZW和 GS-15型重力仪最平静的连续15 d的原始重力数据、扣除固体潮和气压改正后的重力数据以及利用截止频率为8 h的高通滤波器滤波后的重力残差功率谱。

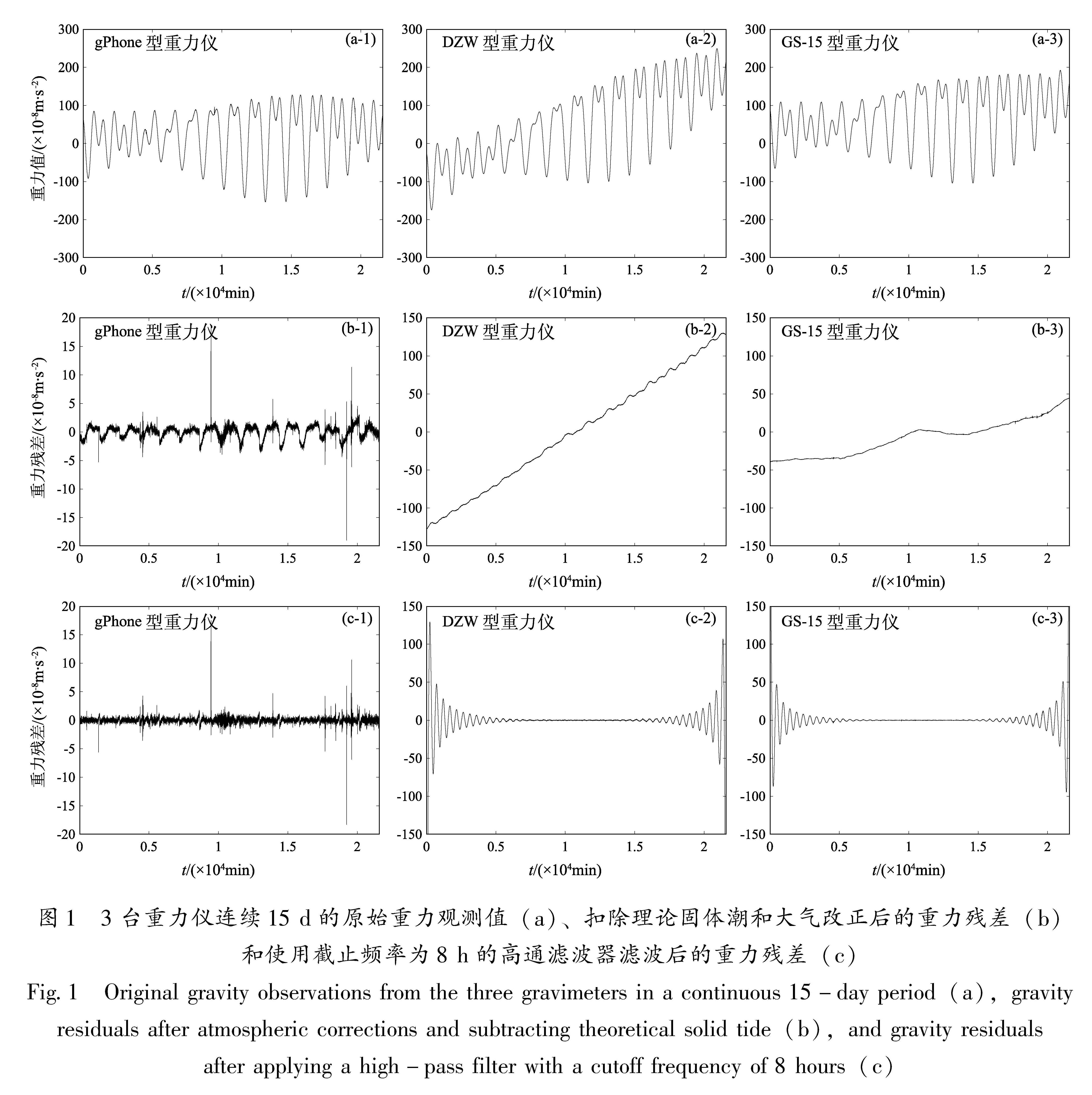

图1 3台重力仪连续15 d的原始重力观测值(a)、扣除理论固体潮和大气改正后的重力残差(b)和使用截止频率为8 h的高通滤波器滤波后的重力残差(c)
Fig.1 Original gravity observations from the three gravimeters in a continuous 15-day period(a),gravity residuals after atmospheric corrections and subtracting theoretical solid tide(b),and gravity residualsafter applying a high-pass filter with a cutoff frequency of 8 hours(c)从图1可以看出,gPhone和GS-15型重力仪的原始重力观测曲线的振幅较为相近,大约为300×10-8 m/s2,DZW型重力仪记录到的原始重力数据有明显的漂移。扣除固体潮并进行气压改正后,数据质量有所改善,3种型号重力仪的重力残差振幅分别为10×10-8、250×10-8 和100×10-8 m/s2,其中DZW型重力仪重力残差信号振幅最大、漂移最为明显。
本文选取2022年蓟县地震台3种型号重力仪的连续重力观测数据,分别进行在亚地震频段的背景噪声水平计算,发现gPhone、DZW和GS-15型重力仪的固体潮数据平静期分别为7月30日—8月13日、7月4日—18日、7月29日—8月12日。3台仪器平静期较为相近,根据RMS值选取的gPhone、GS-15型重力仪的平静期前后仅相差1 d。3台重力仪最平静15 d的固体潮数据,经过气压改正、高通滤波后得到重力残差,并利用101个点的Parzen窗对其做作平滑处理,得到重力残差的功率谱,结果如图2所示。
图2 蓟县地震台3台重力仪固体潮观测数据平静期重力残差的功率谱密度
Fig.2 Power Spectral Density(PSD)of gravity residuals of three gravimeters at Jixian Station during the calm period从图2可以看出,在亚地震频段,gPhone型重力仪的噪声水平低于DZW和GS-15型。根据1~6 h频段的平均功率谱,得到gPhone、DZW和GS-15型重力仪的SSNM值分别为3.91、4.48和5.20。

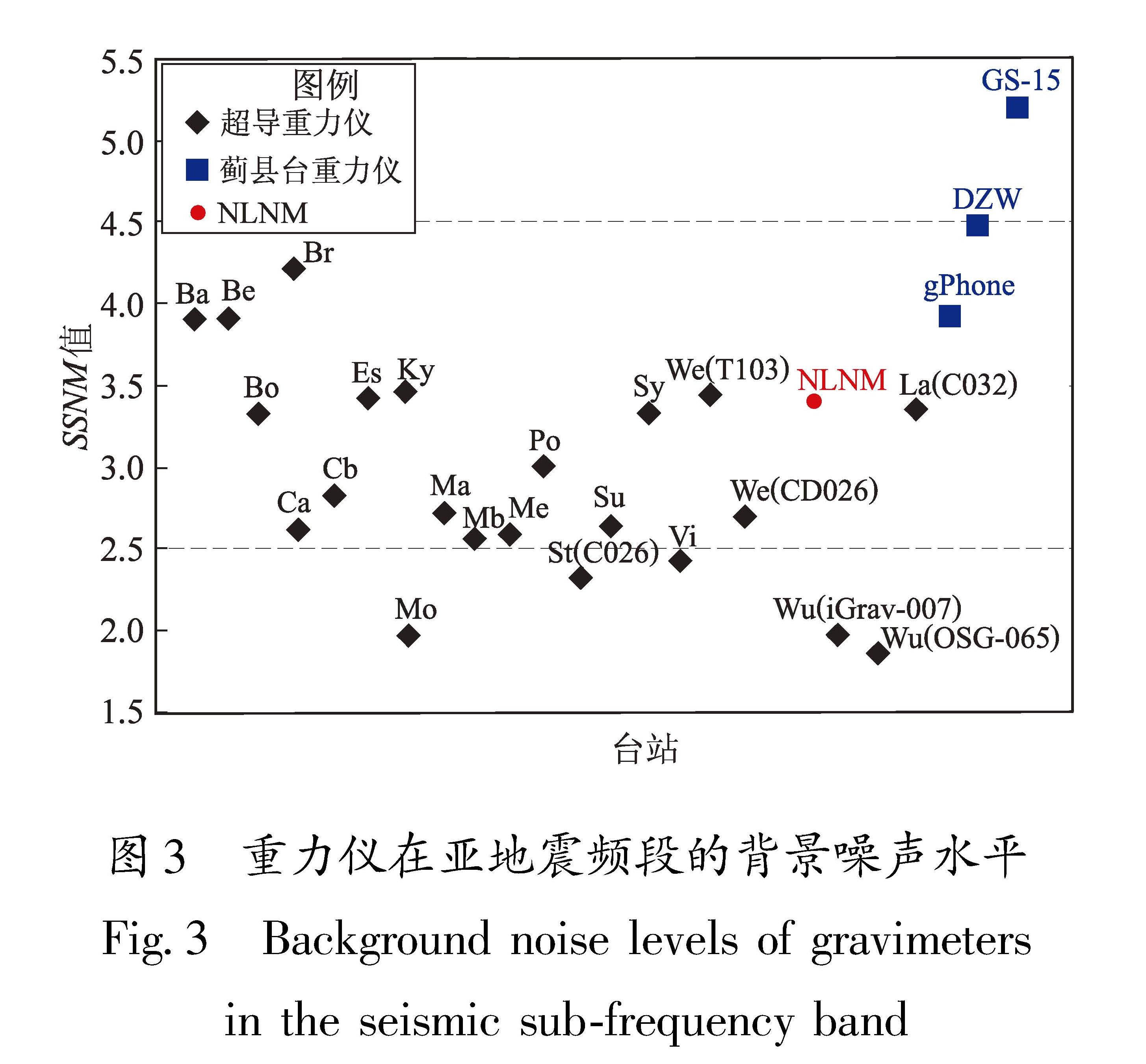

图3给出了25台重力仪在亚地震频段的背景噪声水平,其中超导重力仪结果源自GGP(Global Geodynamics Project)中19个台站(Rosat et al,2004)以及拉萨台和武汉台(张苗苗等,2015)。根据图3可知,25台重力仪中,有16台超导重力仪的背景噪声水平低于新低噪声模型(NLNM)(Peterson,1993),一半以上的超导重力仪的SSNM值小于3。相比拉萨台C032型超导重力仪,武汉台iGrav-007和OSG-065型超导重力仪较新,噪声水平整体偏低。蓟县台3台重力仪的SSNM值均高于NLNM值,其中,gPhone型重力仪噪声水平高于95%的超导重力仪,其SSNM值约为Mo台站的2倍。
将2022年蓟县台3种不同类型重力仪在亚地震频段和地震频段的背景噪声水平(李响等,2024)汇总于表2。从表2可发现,SSNM值和SNM值呈正相关,这与Rosat(2005)得出的SNM值和SSNM值具有线性强相关性的结论一致。因此可以推断,地震频段的背景噪声越大,亚地震频段的背景噪声也越大,台站背景噪声水平就越高,反之亦然。
2.2 潮汐频段背景噪声水平分析对gPhone、DZW和GS-15型重力仪在潮汐频段的背景噪声水平进行比较分析。首先对2022年的原始观测数据(1 min采样率)使用1.2节中数据处理方法进行预处理,蓟县台3台重力仪预处理后的重力数据和气压数据,如图4所示。

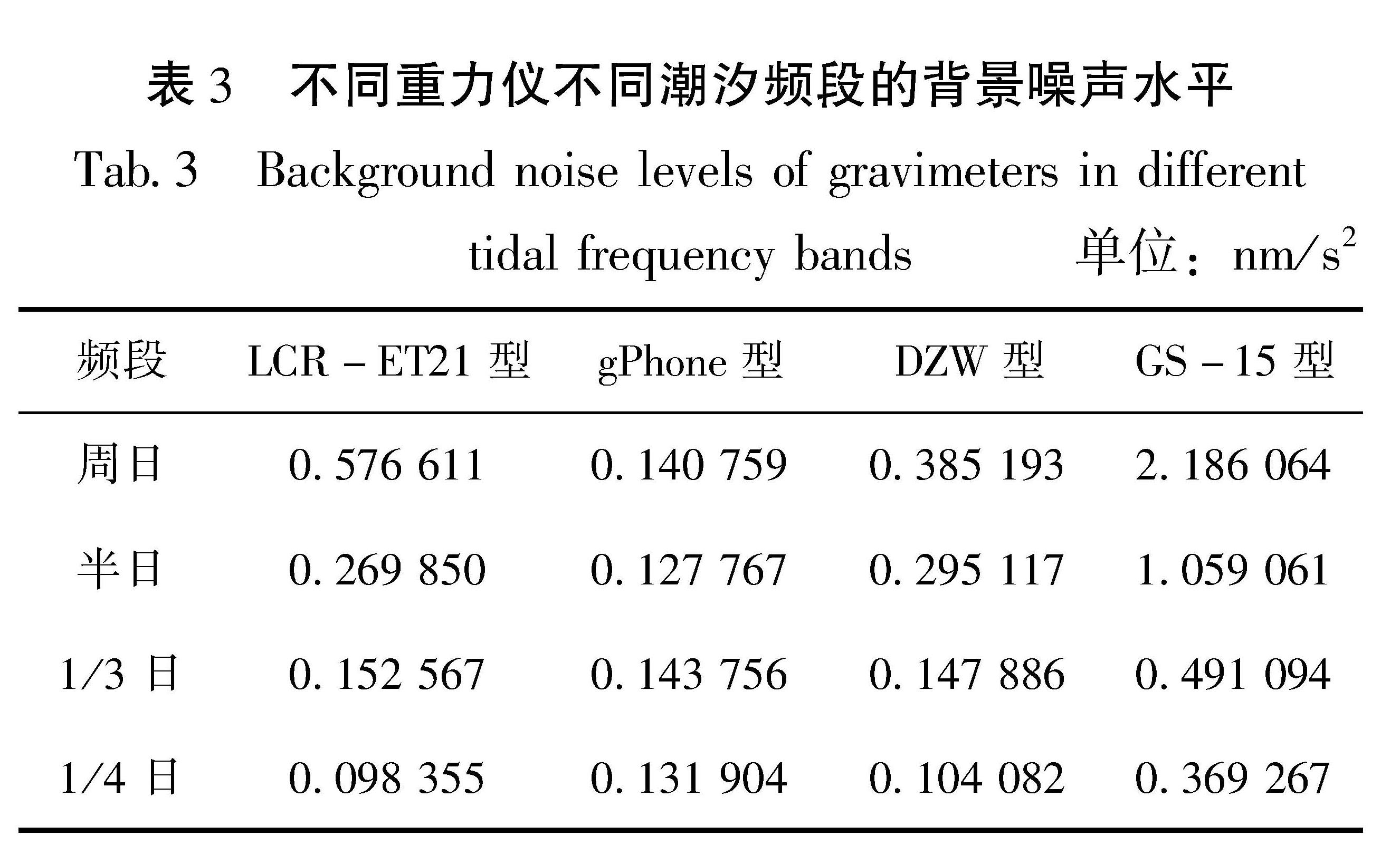

使用Eterna方法对预处理后的数据进行调和分析。采用Tamura(1987)提出的潮位展开表,运用高通滤波剔除仪器漂移的影响,同时对气压变化的影响进行了改正。刘清超等(2016)在南极中山站利用LCR-ET21型弹簧重力仪也进行过类似的研究,表3给出了4种重力仪在不同潮汐频段的噪声水平进行对比分析。

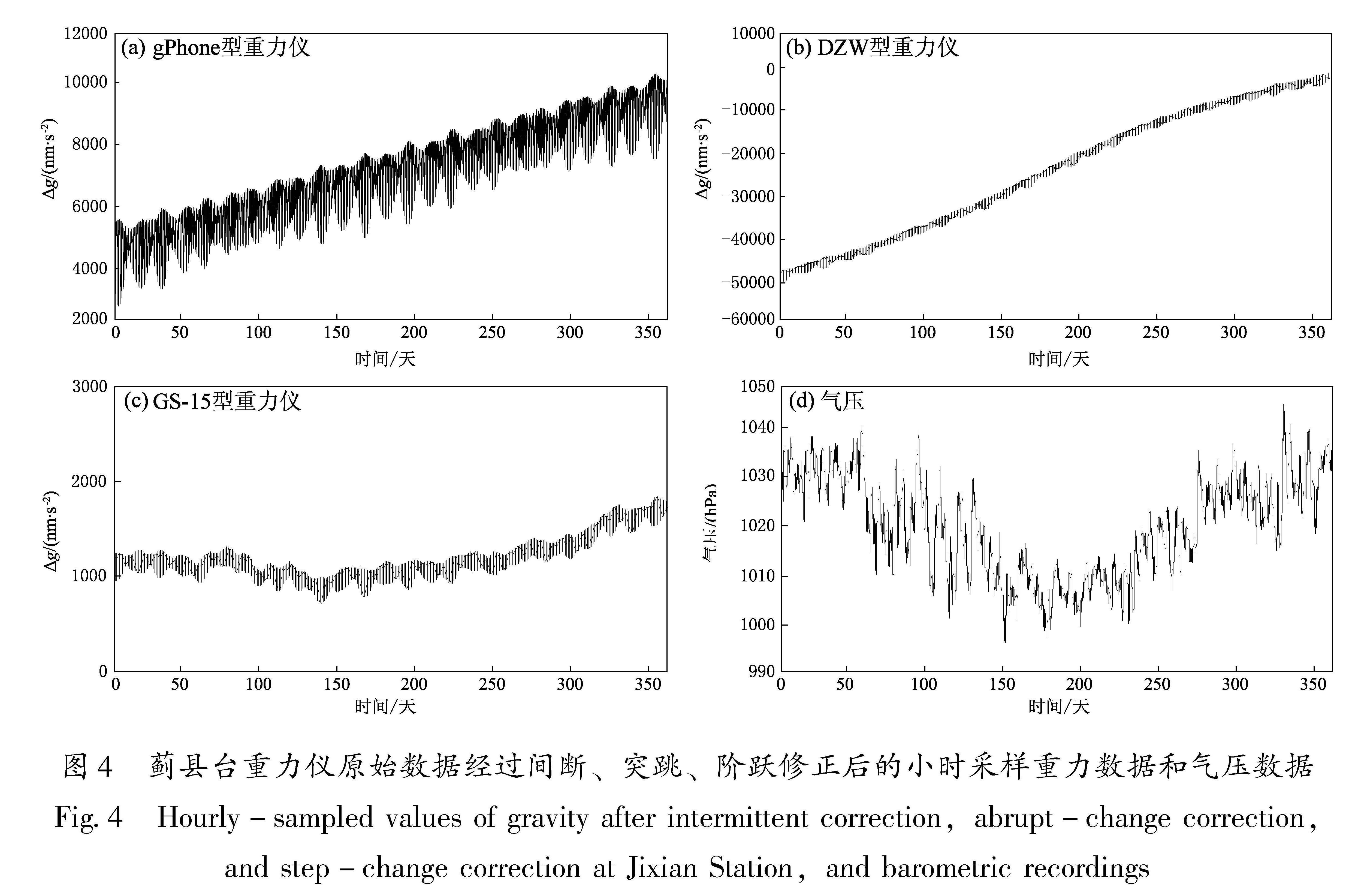

图4 蓟县台重力仪原始数据经过间断、突跳、阶跃修正后的小时采样重力数据和气压数据
Fig.4 Hourly-sampled values of gravity after intermittent correction,abrupt-change correction,and step-change correction at Jixian Station,and barometric recordings从表3可以看出,除去1/4日频段,gPhone型重力仪的噪声水平普遍低于DZW和GS-15型重力仪。DZW型重力仪在所有潮汐频段的噪声水平均低于GS-15型重力仪,特别是在周日频段,差异更为显著,可达5.7倍之多。可能由于南极噪声比较大,gPhone型和DZW型重力仪在所有频段的噪声水平都低于中山站的LCR-ET21型重力仪。
表4列出gPhone、DZW和GS-15型重力仪的观测资料通过调和分析得到的主要潮波(O1、K1、M2、S2)的潮汐参数,包括振幅因子δ和相位滞后Δφ及其均方根误差。由表4可见,gPhone型重力仪得到的潮汐参数的均方根误差普遍小于其它2种重力仪。由于GS-15型重力仪仪器老化严重,本文着重比较gPhone和DZW型重力仪的潮汐参数。
gPhone和DZW型重力仪的O1和K1潮波的差距接近3倍,M2和S2潮波的差距达到2倍多。实际上,gPhone型重力仪在调和分析中得到高精度的潮汐参数,如O1波的精度为0.33‰,K1波的精度为0.26‰,M2波的精度为0.24‰,S2波的精度为0.53‰。

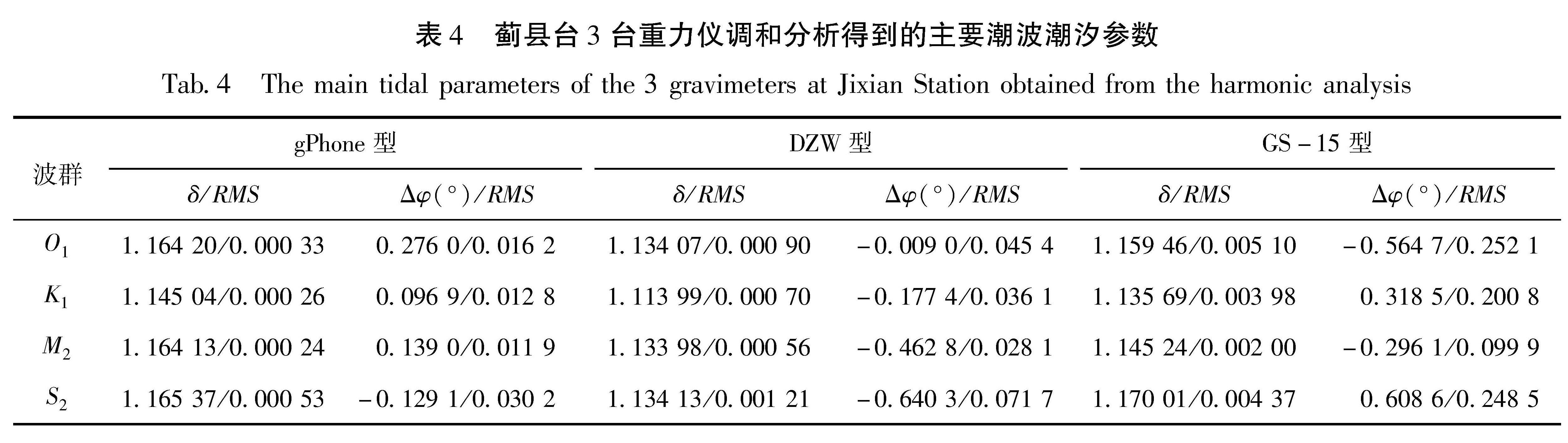

表4 蓟县台3台重力仪调和分析得到的主要潮波潮汐参数
Tab.4 The main tidal parameters of the 3 gravimeters at Jixian Station obtained from the harmonic analysis表5给出了gPhone、DZW和GS-15型重力仪在地震频段、亚地震频段和潮汐频段的背景噪声水平(Rosat et al,2004; 李响等,2024)。从表5可以看出,在地震频段、亚地震频段和潮汐频段,相较于DZW和GS-15型重力仪,gPhone型重力仪的背景噪声较低。因此,TNM值和SNM值具有一定的相关性,与Rosat等(2004)计算得出19个台站的超导重力仪的SNM值和TNM值具有线性相关性的结论一致。

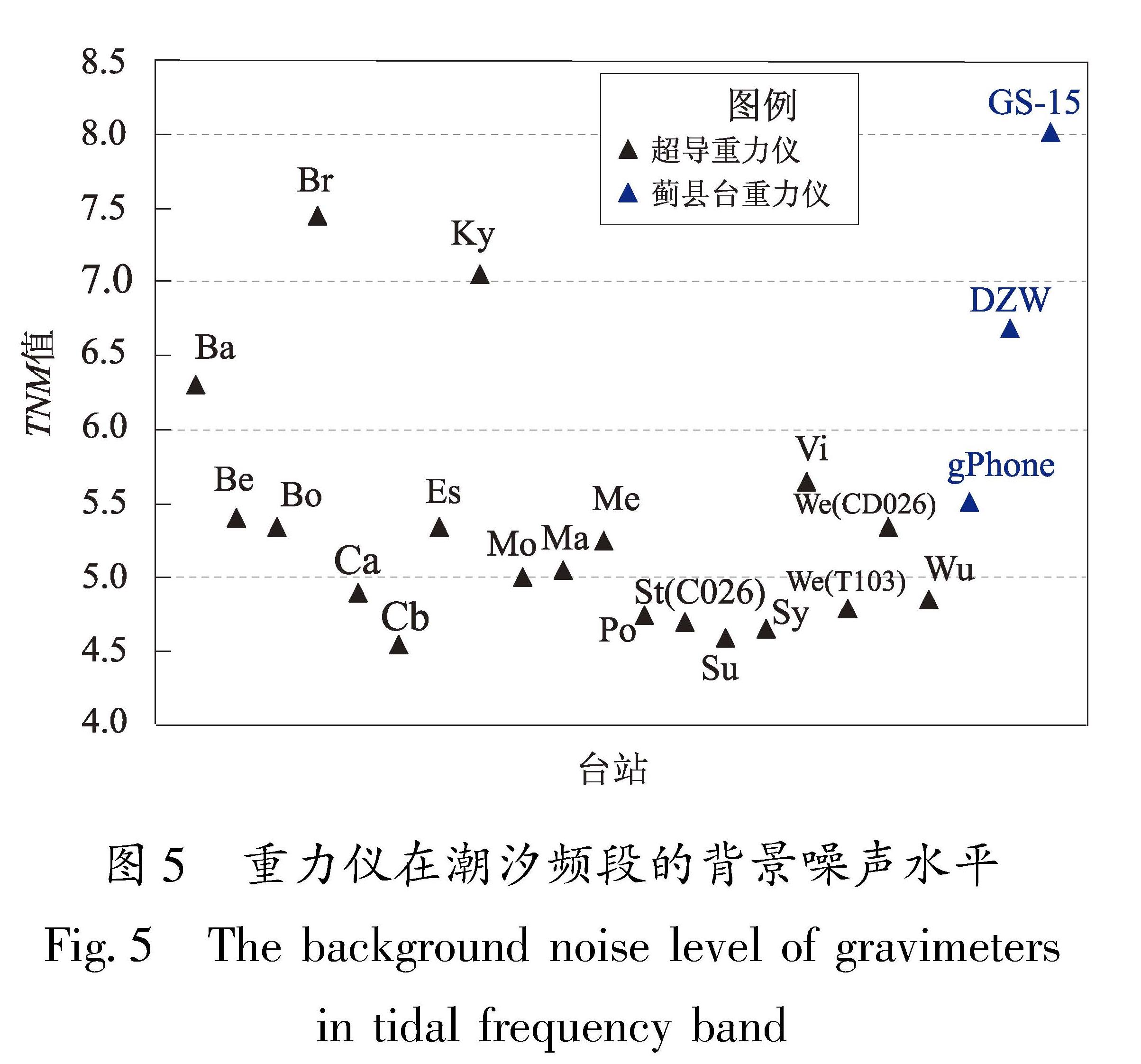

图5给出了蓟县台3台重力仪和GGP中19个台站超导重力仪(Rosat et al,2004)在潮汐频段背景噪声水平的对比情况。从图5可看出,19台 超导重力仪中,约50%的超导重力仪的背景噪声水平小于5,80%的超导重力仪的背景噪声水平小于5.5。gPhone型重力仪在潮汐频段噪声水平高于部分超导重力仪。
表5 2022年蓟县台3台重力仪在不同频段的背景噪声水平
Tab.5 Background noise levels of the 3 gravimetersin the tidal frequency band in 20222.3 不同方法调和分析结果对比选取2022年蓟县地震台3种重力仪的小时采样的重力数据进行平均滤波和降采样处理,以达到分钟的采样频率,并结合该台站的气压观测数据,分别运用Eterna和Venedikov调和方法进行潮汐分析。两种分析均使用了Tamura分波表中的1 200个潮波进行计算,均得到各个潮汐波群的潮汐参数(Tamura,1987)。固体潮参数指标是评估观测数据质量的关键工具,包括Nakai检验百分比、M2潮汐因子、M2潮汐因子中误差和相对中误差等。由于蓟县台位于中纬度地区,M2波在中纬度的振幅最大,所以通过对比观测固体潮M2波振幅与理论固体潮M2波振幅的比值及其标准差、M2潮汐因子与M2潮汐因子中误差的比值来评价台站数据质量的可靠性。
表6和7给出了分别采用Eterna方法和Venedikov方法对蓟县地震台的重力固体潮观测数据进行调和分析的结果,并提供了详细的波群信息,包括每个波群的起始频率和终止频率、振幅因子及其均方根误差以及相位滞后及其均方根误差。均方根误差是观测值与理论值之间差异的平方的平均值,是衡量观测数据集中趋势的指标,反映了观测误差的平均水平。均方差越小,表示观测数据的波动越小,观测结果越稳定。表6、7显示,所有的波群中理论振幅最大的波群为M2、O1、K1、S2,而相应的振幅因子中误差远小于其他潮波的中误差,因此潮波振幅越大,中误差越小。

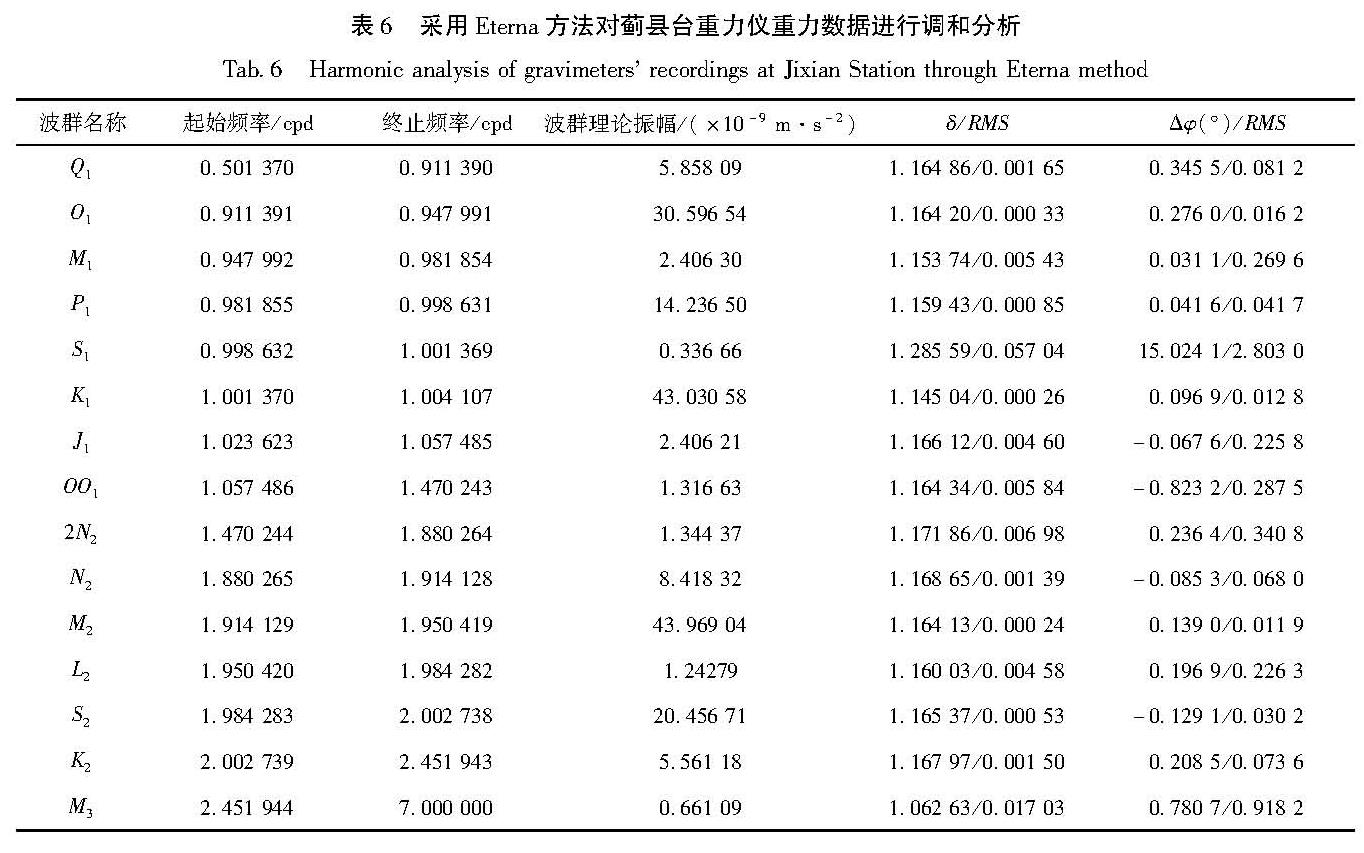

表6 采用Eterna方法对蓟县台重力仪重力数据进行调和分析

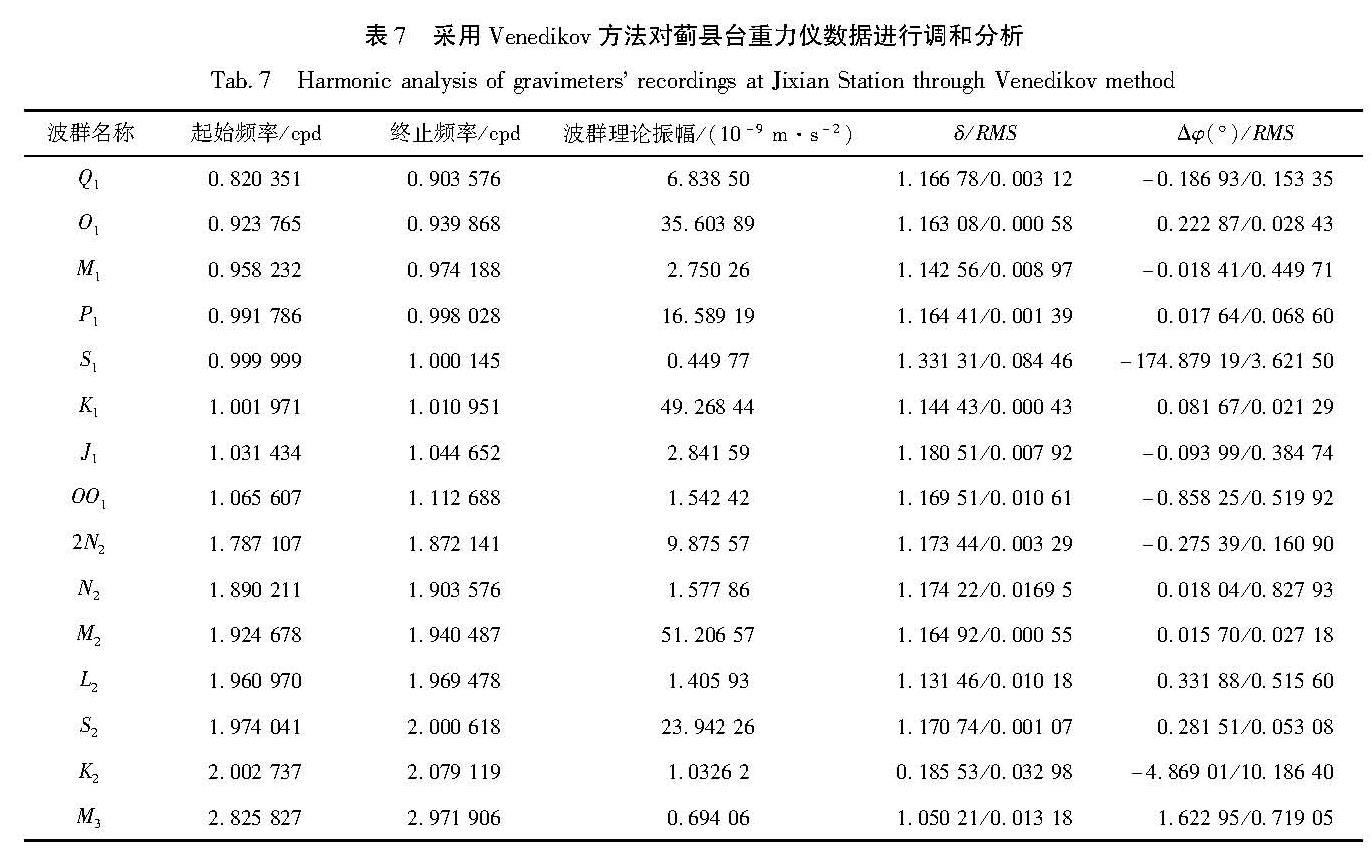

Tab.6 Harmonic analysis of gravimeters' recordings at Jixian Station through Eterna method表7 采用Venedikov方法对蓟县台重力仪数据进行调和分析
Tab.7 Harmonic analysis of gravimeters' recordings at Jixian Station through Venedikov methodEterna方法采用了最小二乘谐波分析,可精确分离各潮汐波,更适用于长期连续观测。Venedikov方法基于潮汐频带滤波,将数据分成不同频段后进行分析。由于使用的分析方法不同,每种波群的频率范围也略有不同,经过调和分析后,得到的振幅因子的中误差也有差别。本文选取的是一年的数据,对于振幅比较大的M2、O1、K1、S2,采用Eterna方法得到的振幅因子中误差比较小。
3 结论
本文基于2022年蓟县地震台3台不同型号的弹簧重力仪——gPhone型、DZW型和GS-15型的连续观测数据,计算了3台重力仪在地震频段、亚地震频段和潮汐频段的背景噪声水平,得到以下主要结论:
(1)在亚地震频段,gPhone型重力仪展现出比DZW型和GS-15型更低的噪声水平。通过分析1~6 h频段内的平均PSD,得到gPhone、DZW和GS-15型重力仪的SSNM值分别为3.91、4.48和5.20。这表明在该频段gPhone型重力仪噪声水平最低。评估3种类型仪器在地震频段和亚地震频段的背景噪声水平,发现SSNM值与SNM值之间存在正相关关系。
(2)在潮汐频段,gPhone、DZW和GS-15型重力仪的TNM值分别为5.514、6.681和8.007,TNM值与SNM值之间存在一定的相关性。
(3)通过Eterna和Venedikov方法的调和分析结果发现,相比于DZW和GS-15型重力仪,gPhone型重力仪的主要潮波(O1、K1、M2、S2)精度较高。
感谢中国地震台网中心国家地震科学数据中心(http://data.earthquake.cn)提供数据支撑。
- 韩宇飞,江颖,张晓彤,等.2015.陆态网络太原台gPhone重力仪背景噪声水平研究[J].大地测量与地球动力学,35(5):898-900.
- Han Y F,Jiang Y,Zhang X T,et al.2015.Research on Taiyuan gPhone gravimeter background noise level of CMONOC[J].Journal of Geodesy and Geodynamics,35(5):898-900.(in Chinese)
- 江颖,刘子维,张苗苗,等.2016.超导重力仪背景噪声水平分析[J].大地测量与地球动力学,36(8):689-693.
- Jiang Y,Liu Z W,Zhang M M.et al.2016.Research on background noise level of global superconducting gravimeter[J].Journal of Geodesy and Geodynamics,36(8):689-693.(in Chinese)
- 李响,江颖,刘子维,等.2024.蓟县地震台gPhone,DZW和GS-15重力仪重力噪声水平对比[J].大地测量与地球动力学,44(5):528-533.
- Li X,Jiang Y,Liu Z W,et al.2015.Comparison of background noise level based on gPhone,DZW,and GS-15 gravimeters at Jixian seismostation[J].Journal of Geodesy and Geodynamics,44(5):528-533.(in Chinese)
- 刘清超,孙和平,徐建桥,等.2016.南极中山与昭和站重力海潮负荷效应及背景噪声研究[J].地球物理学报,59(8):2773-2782.
- Liu Q C,Sun H P,Xu J Q,et al.2016.The research of ocean tide loading effects on gravity and ambient noise at Zhongshan and Syowa Station in Antarctic[J].Chinese Journal of Geophysics,59(8):2773-2782.(in Chinese)
- 孙和平,刘清超,吴书清,等.2017.北京地区最新重力潮汐结果及其在检测液核共振效应中的应用[J].地球物理学报,60(12):4699-4708.
- Sun H P,Liu Q C,Wu S Q,et al.2017.The latest gravity tide results in Beijing and its application indetecting resonant effect of the fluid outer core[J].Chinese Journal of Geophysics,60(12):4699-4708.(in Chinese)
- 孙和平.2011.高精度超导重力仪器在地球内部动力学和结构的应用研究[C]//中国地球物理学会.中国地球物理学会第二十七届年会论文集,14.合肥:中国科学技术大学出版社.
- Sun H P.2011.Application research of high-precision superconducting gravity instrument in the dynamics and structure of the Earth's interior[C]//Proceedings of the 27th Annual Meeting of the Chinese Geophysical Society,14.Hefei:University of Science and Techonolgy of China Press.(in Chinese)
- 邢乐林,李辉,夏正超,等.2010.CG-5重力仪零漂特性研究[J].地震学报,32(3):369-373.
- Xing L X,Li H,Xia Z C,et al.2010.Study on zero drift characteristics of CG-5 gravimeter[J].Acta Seismologica,32(3):369-373.(in Chinese)
- 许厚泽.2002.地球各圈层相互作用的大地测量研究和检测[J].大地测量与地球动力学,22(4):1-5.
- Xu H Z.2002.Geodetic research and detection on the interaction between various earth layers[J].Journal of Geodesy and Geodynamics,22(4):1-5.(in Chinese)
- 张苗苗,徐建桥,孙和平,等.2015.拉萨 OSG-057 超导重力仪台站在不同频段的背景噪声水平[C]//中国地球物理学会.2015中国地球科学联合学术年会论文集(十六)——专题44:地球重力场及其地学应用,专题45:不同尺度微地震监测研究进展和展望,1052.北京:中国和平音像电子出版社.
- Zhang M M,Xu J Q,Sun H P,et al.2015.The background noise level of Lhasa OSG-057 superconducting gravimeter station in different frequency bands[C]//Proceedings of the 2015 China Earth Science Joint Academic Annual Conference(16)-Topic 44:Earth Gravity Field and Its Geological Applications,Topic 45:Progress and Prospects of Microseismic Monitoring at Different Scales,1052.Beijing:China Peace and Video Publishing House.(in Chinese)
- 张苗苗.2017.超导重力仪台站背景噪声水平评估及信号提取[J].测绘学报,46(4):535.
- Zhang M M.2017.Estimation of the background noise levels and extraction of signals at SG stations[J].Acta Geodaeticaet Cartographica Sinica,46(4):535.(in Chinese)
- 祝意青,申重阳,刘芳,等.2020.重力观测地震预测应用研究[J].中国地震,36(4):708-717.
- Zhu Y Q,Shen C Y,Liu F,et al.2020.Application of earthquake prediction based on gravity observation[J].Earthquake Research in China,36(4):708-717.(in Chinese)
- Peterson J.1993.Observations and modelling of seismic background noise[R].New Mexico:U S Department of Interior,Geological Survey,Albuquerque.
- Rosat S,Hinderer J,Boy J P,et al.2018.A two-year analysis of the iOSG-24 superconducting gravimeter at the low noise underground laboratory(LSBB URL)of Rustrel,France:Environmental noise estimate[J].Journal of Geodynamics,119:1-8.
- Rosat S,Hinderer J,Crossley D,et al.2004.Performance of superconducting gravimeters from long-period seismology to tides[J].Journal of Geodynamics,38(3-5):461-476.
- Rosat S,Sato T,Imanishi Y,et al.2005.High-resolution analysis of the gravest seismic normal modes after the 2004 MW=9 Sumatra earthquake using superconducting gravimeter data[J].Geophysical Research Letters,32:pp.13304.
- Tamura Y.1987.A harmonic development of the tidal generating potential[J].Bull Inf.Marees Terrestres,99:6813-6855.
- Venedikov P A,Arnoso J,Vieira R.2003.VAV:a program for tidal data processing[J].Computers and Geosciences,29(4):487-502.
- Wenzel H G.1996.The nanogal software:data processing package ETERNA 3.3[J].Bull Inf Marees Terrestres,124:9425-9439.
